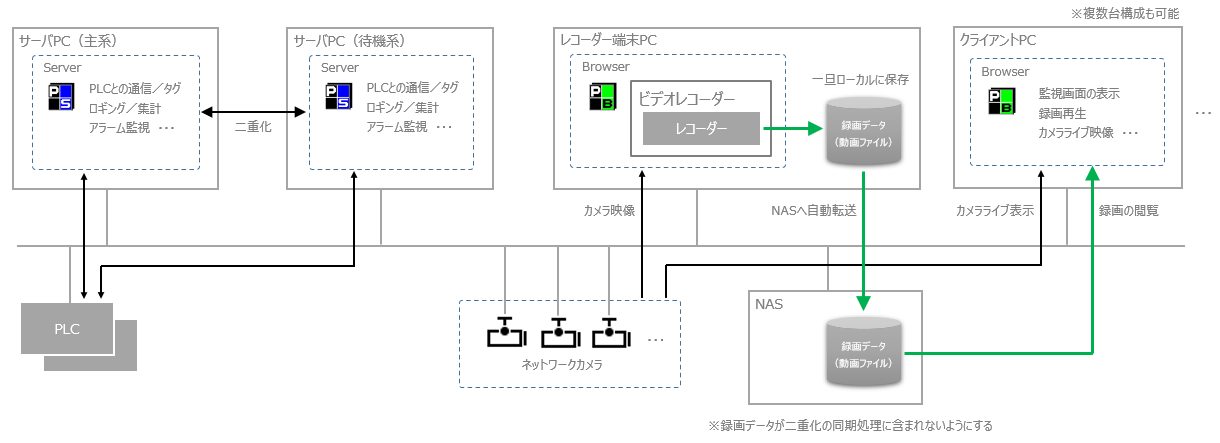

構成要素

説明

サーバPC

（Panel Server）

サーバPCを２台用意し、Panel Serverを二重化として動作させます。サーバ二重化の設定方法は通常の二重化と変わりありません。

サーバの二重化に関する詳細は、「システムの導入と運用」の「サーバ二重化での運用」を参照してください。

レコーダー端末PC

（Panel Browser）

録画を行うためのレコーダー端末PCを用意し、録画処理を行います。レコーダー登録の設定内容は「推奨システム構成」と同様に、録画先をローカルディスク、NASドライブに転送、閲覧先をNASドライブとするように設定します。

設定のポイント：

❖レコーダー端末PCのローカルディスクに、プロジェクトフォルダとは別に録画用のフォルダを１つ用意する。
例）C:\videorecorder

❖NASを１台用意し、NASのドライブとネットワーク共有で接続できるように設定する。また、ドライブ上に録画用のフォルダを１つ用意する。
例）G:\videorecorder　・・NASのドライブを「G:」として定義した場合。

❖レコーダー登録の設定で、録画先をサーバではなく、ローカルディスクのフォルダを指定する（C:\videorecorder）。

❖録画ファイルの転送先、閲覧先とも、NASのドライブのフォルダを指定する（G:\videorecorder）。

（レコーダー登録の設定例）

クライアントPC

（Panel Browser）

グラフィック画面などを表示するクライアントPCは、レコーダー端末PCとは別に用意する構成とします。

録画データ用ストレージ（NAS等）

録画データの転送先として、NAS又はファイルサーバーを使用します。選定のポイント等は「推奨システム構成」と同様です。

注意点

説明

録画データの冗長化はユーザ自身で行う必要あり

ビデオレコーダー機能は二重化に対応していません。NASに転送された録画データの冗長化を行いたい場合は、ユーザ自身によって仕組みを構築する必要があります（例えば、NASの機能によってRAID構成を構築したり、別のドライブへのバックアップの仕組みを構築する等）。
