概要

iQ-RシリーズとRS-232Cで接続する場合の設定例です。iQ-RシリーズはGX-Developerでは設定を行うことができないため、GX-Works3を使用します。

使用機種

設定環境

設定詳細

※パソコン側の設定の大部分はユニット側の設定に合わせ込む形になります。

PLC側の設定

「R08CPU」に設定を行います。設定はGX-Works3などで行います。

1.GX- Works3を起動して、新規プロジェクトを作成する

2.メニューの「オンライン」-「接続先指定」を開き、PLCと通信ができることを確認する

3.ナビゲーションツリーの「パラメータ」-「ユニット情報」-「接続するユニット名（ここではR08CPU））」-「ユニットパラメータ」をダブルクリックして、パラメータ設定を以下のように行う
c_plc_0069 c_plc_0070

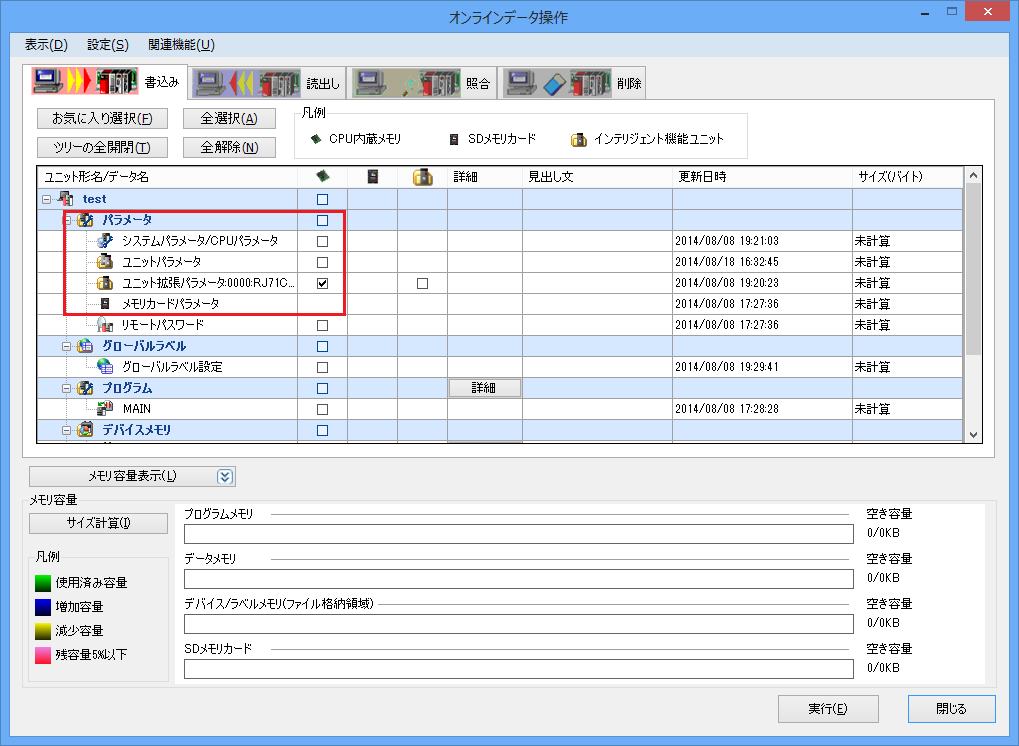

4.メニューの「オンライン」-「シーケンサへの書込み」で、パラメータをPLCへ書き込む
c_plc_0071

パラメータ設定後は、PLCの電源を1度落とすなどして、設定の反映を行う必要があります。リモートリセットがツールから行える場合がありますが、確実に反映させるために、電源を1度落とすことをお勧めします。

パソコン側の設定

Serverアプリケーションを用いて、通信設定を行ったPLCと接続を行います。

1.ツリーの「Application」-「Driver」を右クリックして、ドライバの追加を選択する

2.表示されたドライバ一覧から以下のユニットを選択し、追加を行う
c_plc_0062

3.追加されたユニット（U01）のプロパティを開き、通信設定をクリックする
c_plc_0063

4.「通信設定」で以下のように設定を行う
c_plc_0064

5.「その他設定」を開き、以下のように設定を行う
c_plc_0065

6.USB-RS-232C変換ケーブル等を使用している場合は、通信異常時にCOMポートがロックされる場合があるため、再オープン設定にチェックを入れる
c_plc_0068

7.接続テストを行い、接続確認を行う
c_plc_0067

「接続OK」といったメッセージが表示されれば、接続確認OKです。

接続例【iQ-Rシリーズ】
