概要

使用機種



設定環境



設定詳細



※パソコン側の設定の大部分はユニット側の設定に合わせ込む形になります。





機器側の設定

「Data Logger Light」に設定を行います。設定はConfigDLを使用します。

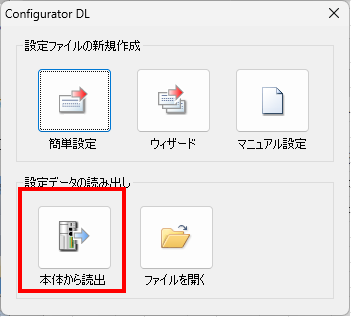

1.ConfigDLを起動して、「本体から呼出」を行う



※「Data Logger Light」はロガーユニットです。事前にロギング設定などを行ってください。

　設定などの詳細は機器側のマニュアルをご参照ください。

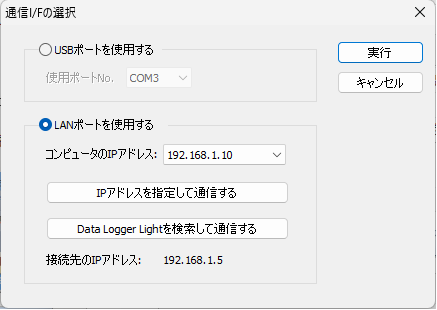

2.任意の接続方式を選び、機器と接続を行う

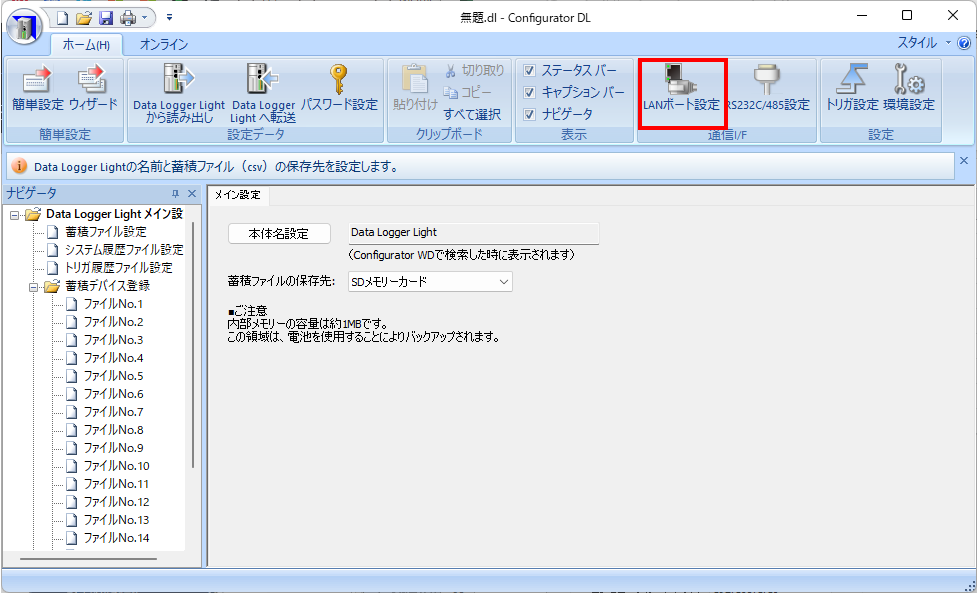

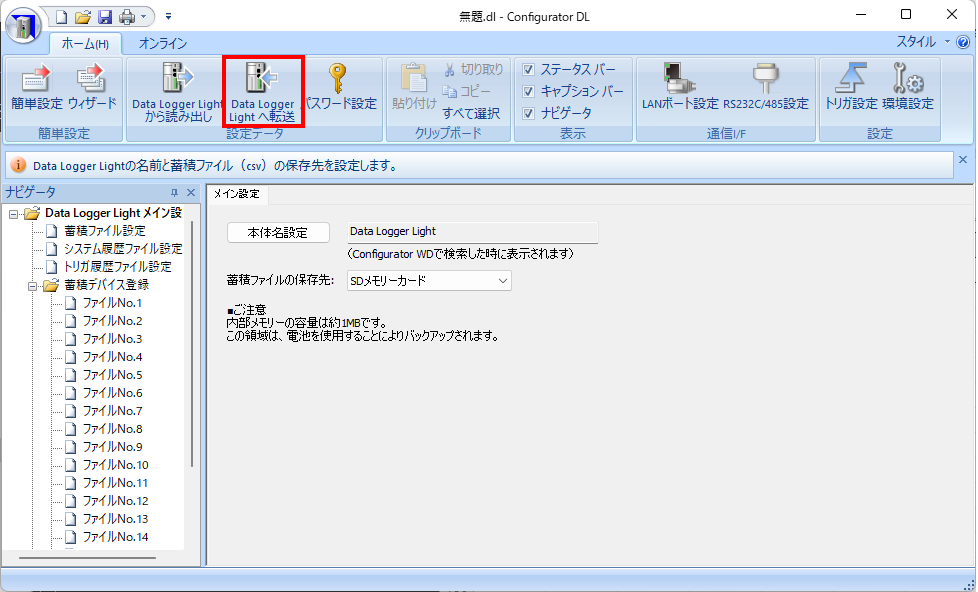

3.ConfigDLの設定画面が起動したら、「LANポート設定」を選択する





4.以下設定を行い、「OK」を押下する

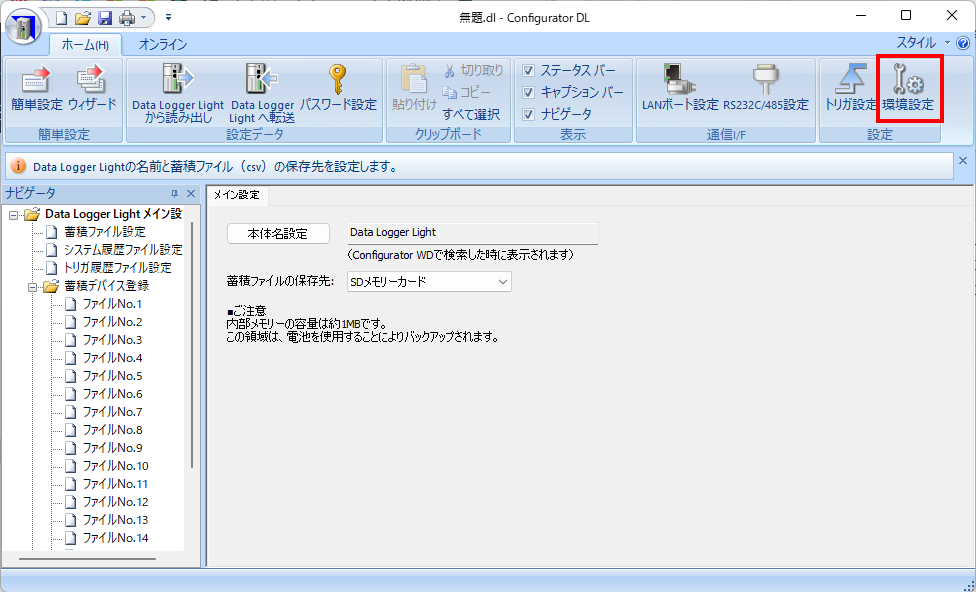

5.「環境設定」を選択する

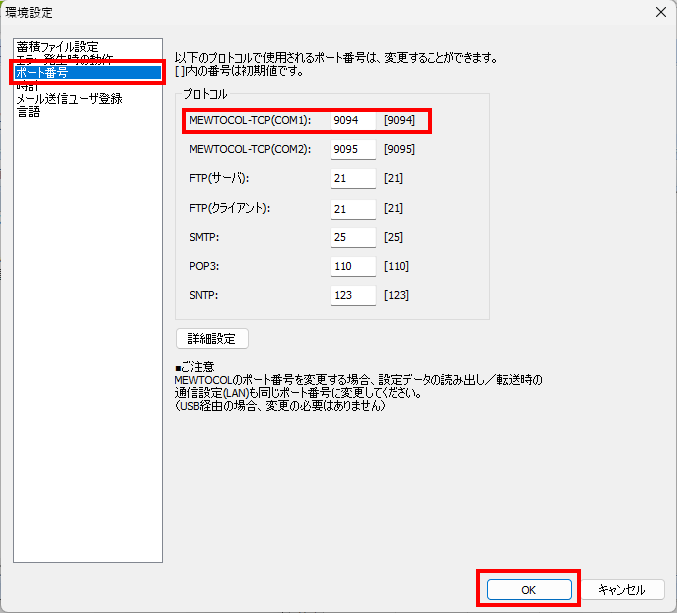

6.ポート番号を選択し、以下設定を行い、「OK」を押下する





7.「Data Logger Light へ転送」を選択し、設定内容を機器側に書き込む



8.設定書き込み後、機器側のMODEスイッチを一度STOPにし、その後RUNにする





パソコン側の設定

Serverアプリケーションを用いて、通信設定を行った機器と接続を行います。



1.ツリーの「Application」-「Driver」を右クリックして、ドライバの追加を選択する


2.表示されたドライバ一覧から以下のユニットを選択し、追加を行う

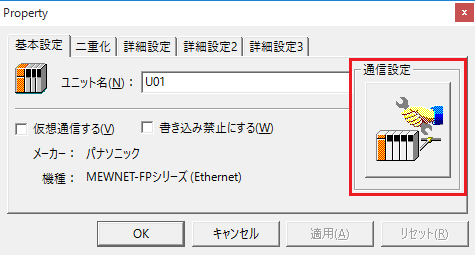

3.追加されたユニット（U01）のプロパティを開き、通信設定をクリックする

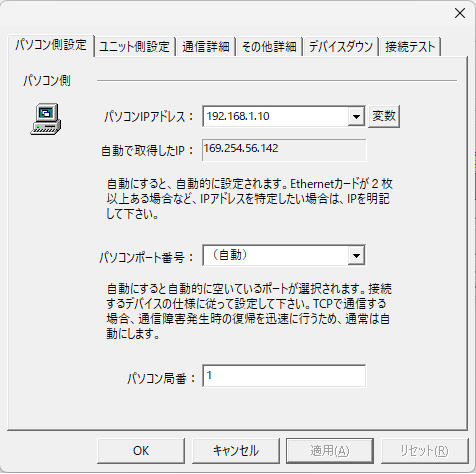

4.「パソコン側設定」で以下のように設定を行う

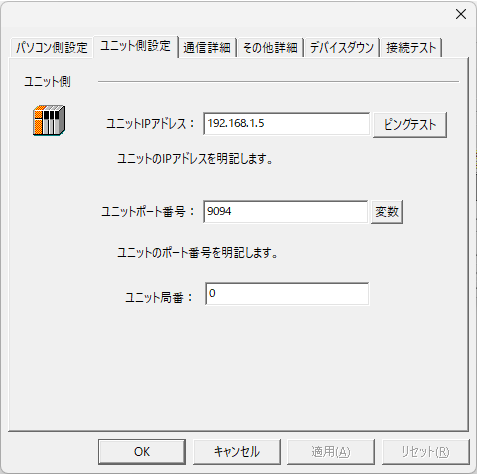

5.「ユニット側設定」で以下のように設定を行う





6.「ピングテスト」を選択し、ピングが正常に通るか確認を行う
「Ping test is success～」といったメッセージが表示されれば、テストはOKです。

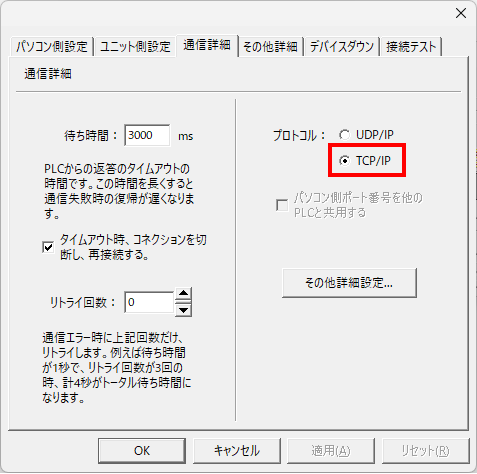

7.「通信詳細」でプロトコルを選択する

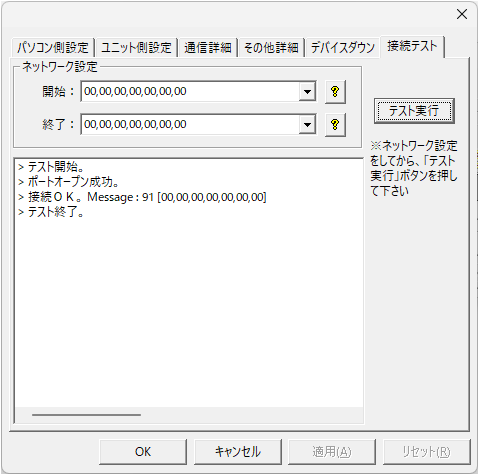

8.接続テストを行い、接続確認を行う


「接続OK」といったメッセージが表示されれば、接続確認OKです。
