概要
使用機種
項目 |
機種等 |
機器 |
KW2G |
通信ユニット |
機器付属ポート |
設定環境
項目 |
環境 |
ツール |
本体ボタン |
設定詳細
項目 |
設定 |
設定項目 |
設定例 |
機器側の設定 |
本体スイッチで設定 |
プロトコル |
MEWTOCOL |
局番 |
1 |
||
通信速度 |
19200bps |
||
データビット |
8bit |
||
パリティ |
奇数 |
||
ストップビット |
1 |
||
通信応答時間 |
5ms |
||
パソコン側の設定 |
ユニット設定 |
COMポート |
接続する通信ポート番号 |
伝送速度 |
19200bps |
||
データビット |
8bits |
||
ストップビット |
1bits |
||
パリティ |
奇数 |
||
フォルダ及び通信テスト時設定 |
送り先 |
01 |
※パソコン側の設定の大部分はユニット側の設定に合わせ込む形になります。
接続について

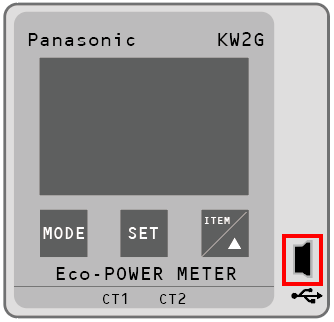

接続は、本体付属のUSBポートを使用して、USB接続にて行います。USB2.0ケーブル(mini-Bタイプ)をご利用ください。
|
接続を行うPC側に事前にUSBドライバをインストールしてください。USBドライバは、「KW Monitor」に含まれています。 「KW Monitor」はPanasonic公式サイトよりダウンロードしてください。 |
機器側の設定
「KW2G」に設定を行います。設定は、本体のボタンで行います。
1.以下の手順で設定画面を表示する
①「MODE」ボタンを長押しする。
②MODE1が表示されたら、「ITEM」ボタンを２回押す。
③MODE3が表示されたら、「SET」を押す。
2.プロトコルを指定する
以下表記を選択し、「SET」ボタンを押す。
設定 |
設定内容 |
PROT（プロトコル指定） |
MEWTOCOL |
3.局番を指定する
以下表記を選択し、「SET」ボタンを押す。
設定 |
設定内容 |
NO（局番指定） |
1 |
4.通信速度を指定する
以下表記を選択し、「SET」ボタンを押す。
設定 |
設定内容 |
SPD（通信速度指定） |
19200 |
5.通信フォーマット（データ長とパリティ）を指定する
以下表記を選択し、「SET」ボタンを押す。
設定 |
設定内容 |
FMT（データ長/パリティ指定） |
8bit/奇数 |
6.ストップビットを指定する
以下表記を選択し、「SET」ボタンを押す。
設定 |
設定内容 |
STOP（ストップビット指定） |
1 |
7.通信応答時間を指定する
以下表記を選択し、「SET」ボタンを押す。
設定 |
設定内容 |
RESP（通信応答時間指定） |
5 |
|
Web Data Logger Unit（DLU）、Data Logger Light（DLL）の受信から送信までの時間は「1.1ms以下」のため、LW2G/KW2G-H エコパワーメータの通信応答時間は余裕をもって「5ms 以上」で設定してください。 |
8.初期画面に戻り、設定完了
パソコン側の設定
Serverアプリケーションを用いて、通信設定を行った機器と接続を行います。
1.ツリーの「Application」-「Driver」を右クリックして、ドライバの追加を選択する
2.表示されたドライバ一覧から以下のユニットを選択し、追加を行う
3.追加されたユニット（U01）のプロパティを開き、通信設定をクリックする

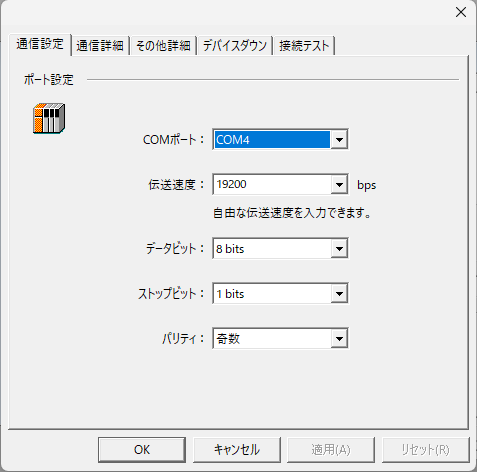

4.「通信設定」で以下のように設定を行う
設定 |
設定内容 |
COMポート |
接続する通信ポート番号 |
伝送速度 |
19200 |
バイトサイズ |
8bits |
ストップビット |
1bits |
パリティ |
奇数 |
5.通信異常時にCOMポートがロックされる場合があるため、再オープン設定にチェックを入れる

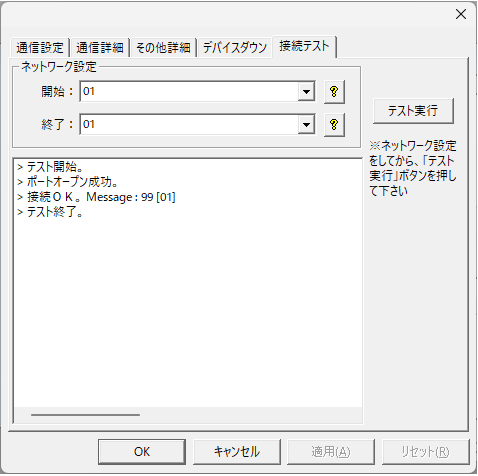

6.接続テストを行い、接続確認を行う
「接続OK」といったメッセージが表示されれば、接続確認OKです。

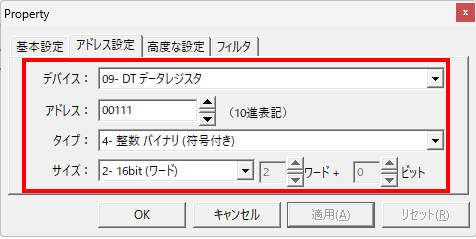

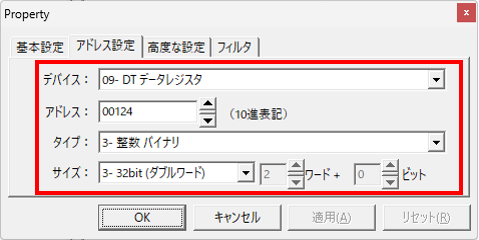

マッピング及びタグの設定について
|
本頁に記載されている内容はKW2G側のマニュアルより抜粋したものです。 詳細については、機器側のマニュアルをご参照下さい。 |
【基本】:基本ユニット 【増設x】:増設ユニット を表します。【 】の表示がないレジスタは、共通項目です。
データレジスタ |
名称 |
単位 |
データ種類 |
範囲 |
R/W |
DT00000 |
状態ステータス |
ー |
符号なし 16bit |
0:正常、1:異常 0～7bit (基本ユニット・増設ユニット間通信エラー) 8bit (SD メモリカード書き込みエラー) 9bit (電池残量不足) A～Fbit (空き領域) |
R |
DT00020 |
【基本】CT 種類 |
定格A（rms） |
符号なし 16bit |
5,50,100,250,400,600 の6 種類 |
R/W |
DT00021 |
【増設1】CT 種類 |
定格A（rms） |
符号なし 16bit |
|
|
DT00022 |
【増設2】CT 種類 |
定格A（rms） |
符号なし 16bit |
|
|
DT00023 |
【増設3】CT 種類 |
定格A（rms） |
符号なし 16bit |
|
|
DT00024 |
【増設4】CT 種類 |
定格A（rms） |
符号なし 16bit |
|
|
DT00025 |
【増設5】CT 種類 |
定格A（rms） |
符号なし 16bit |
|
|
DT00026 |
【増設6】CT 種類 |
定格A（rms） |
符号なし 16bit |
|
|
DT00027 |
【増設7】CT 種類 |
定格A（rms） |
符号なし 16bit |
|
|
DT00030 |
【基本】カットオフ電流 |
0.001 |
符号なし 16bit |
1～500 |
R/W |
DT00031 |
【増設1】カットオフ電流 |
0.001 |
符号なし 16bit |
|
|
DT00032 |
【増設2】カットオフ電流 |
0.001 |
符号なし 16bit |
|
|
DT00033 |
【増設3】カットオフ電流 |
0.001 |
符号なし 16bit |
|
|
DT00034 |
【増設4】カットオフ電流 |
0.001 |
符号なし 16bit |
|
|
DT00035 |
【増設5】カットオフ電流 |
0.001 |
符号なし 16bit |
|
|
DT00036 |
【増設6】カットオフ電流 |
0.001 |
符号なし 16bit |
|
|
DT00037 |
【増設7】カットオフ電流 |
0.001 |
符号なし 16bit |
|
|
DT00040 |
【基本】CT5A 時の1 次側電流値 |
1A |
符号なし 16bit |
1～4000 |
R/W |
DT00041 |
【増設1】CT5A 時の1 次側電流値 |
1A |
符号なし 16bit |
|
|
DT00042 |
【増設2】CT5A 時の1 次側電流値 |
1A |
符号なし 16bit |
|
|
DT00043 |
【増設3】CT5A 時の1 次側電流値 |
1A |
符号なし 16bit |
|
|
DT00044 |
【増設4】CT5A 時の1 次側電流値 |
1A |
符号なし 16bit |
|
|
DT00045 |
【増設5】CT5A 時の1 次側電流値 |
1A |
符号なし 16bit |
|
|
DT00046 |
【増設6】CT5A 時の1 次側電流値 |
1A |
符号なし 16bit |
|
|
DT00047 |
【増設7】CT5A 時の1 次側電流値 |
1A |
符号なし 16bit |
|
|
DT00054 |
Rate（CHG） |
0.01 |
符号なし 16bit |
0～9999 |
R/W |
DT00055 |
CO2 排出係数（CO2） |
0.001kg-CO2 |
符号なし 16bit |
0～9999 |
R/W |
DT00056 |
簡易計測モード設定 |
ー |
符号なし 16bit |
0:OFF 1:ON |
R/W |
DT00057 |
簡易計測用電圧値 |
0.1V |
符号なし 32bit |
0～99999 |
R/W |
DT00058 |
|
|
|
|
|
DT00059 |
簡易計測用力率 |
0.01 |
符号なし 16bit |
0～100 |
R/W |
DT00061 |
【基本】パルス出力単位 |
ー |
符号なし 32bit |
1(0.001),10(0.01),100(0.1), 1000(1),10000(10),100000(100) 999 (警報用瞬時電力: DT00064,00065 の値を適用) 888 (エラー警報) 777 (警報用電流値の割合: DT00069 の値を適用) 555 (カウンタ出力用プリセット値: DT00158,00159 の値を適用) 333 (待機電力警報用しきい値: DT00077,00078 の値を適用) 111 (汎用出力設定:DT00095 の値を適用) |
R/W |
DT00062 |
|
|
|
|
|
DT00064 |
【基本】警報値(瞬時電力) |
0.01kW |
符号なし 32bit |
0～999999 |
R/W |
DT00065 |
|
|
|
|
|
DT00066 |
VT 比 |
0.01 |
符号なし 16bit |
100～9999 |
R/W |
DT00068 |
カットオフ電流 |
0.001 |
符号なし 16bit |
1～500 |
R/W |
DT00069 |
【基本】警報値(電流値) |
0.001 |
符号なし 16bit |
1～1000 |
R/W |
DT00070 |
電圧レンジ |
ー |
符号なし 16bit |
2; 200V (固定) |
R |
DT00071 |
カレンダタイマモニタ(時・分) |
ー |
符号なし 16bit |
上位バイト：時:00H～23H 下位バイト：分:00H～59H |
R |
DT00072 |
カレンダタイマ(分・秒) |
ー |
符号なし 16bit |
上位バイト：分:00H～59H 下位バイト：秒:00H～59H |
R/W |
DT00073 |
カレンダタイマ(日・時) |
ー |
符号なし 16bit |
上位バイト：日:01H～31H 下位バイト：時:00H～23H |
R/W |
DT00074 |
カレンダタイマ(年・月) |
ー |
符号なし 16bit |
上位バイト：年:00H～99H 下位バイト：月:01H～12H |
R/W |
DT00075 |
カレンダタイマ(曜日) |
ー |
符号なし 16bit |
上位バイト：曜日:00H～06H |
R/W |
DT00076 |
ログ周期設定 |
ー |
符号なし 16bit |
1(1),2(5),3(10),4(15),5(30),6(60) |
R/W |
DT00077 |
【基本】警報値(待機電流値) |
0.001 |
符号なし 16bit |
1～1000 |
R/W |
DT00078 |
【基本】警報用待機時間 |
1min |
符号なし 16bit |
0～9999 |
R/W |
DT00079 |
【基本】汎用出力判定設定値 |
ー |
符号なし 16bit |
0:OFF,1:0N |
R/W |
DT00080 |
SRAM 初期化 |
ー |
符号なし 16bit |
0:OFF,1:0N |
R/W |
DT00081 |
保存ファイル形式1 |
ー |
符号なし 16bit |
0:OFF,1:0N |
R/W |
DT00082 |
保存ファイル形式2 |
ー |
符号なし 16bit |
0:OFF,1:0N |
R/W |
DT00083 |
保存ファイル形式3 |
ー |
符号なし 16bit |
0:OFF,1:0N |
R/W |
DT00086上位 |
【基本】移動平均回数 |
ー |
符号なし 16bit |
0,2,4,8,16 の5 種類 |
R/W |
DT00086下位 |
【増設1】移動平均回数 |
ー |
符号なし 16bit |
|
|
DT00087上位 |
【増設2】移動平均回数 |
ー |
符号なし 16bit |
|
|
DT00087下位 |
【増設3】移動平均回数 |
ー |
符号なし 16bit |
|
|
DT00088上位 |
【増設4】移動平均回数 |
ー |
符号なし 16bit |
|
|
DT00088下位 |
【増設5】移動平均回数 |
ー |
符号なし 16bit |
|
|
DT00089上位 |
【増設6】移動平均回数 |
ー |
符号なし 16bit |
|
|
DT00089下位 |
【増設7】移動平均回数 |
ー |
符号なし 16bit |
|
|
DT00095 |
【基本】汎用出力設定 |
ー |
符号なし 16bit |
0; ON/OFF 出力 1; フリッカON 出力 2; ワンショット出力 |
R/W |
DT00096 |
【基本】汎用出力ON 時間設定値 |
0.1s |
符号なし 16bit |
1～100 |
R/W |
DT00097 |
【基本】汎用出力OFF 時間設定値 |
0.1s |
符号なし 16bit |
1～100 |
R/W |
DT00158 |
【基本】プリセット値 |
ー |
符号なし 32bit |
0～999999 |
R/W |
DT00159 |
|
|
|
|
|
DT00160 |
【基本】プリスケール値 |
0.001 |
符号なし 32bit |
1～100000 |
R/W |
DT00161 |
|
|
|
|
|
DT00162 |
【基本】最高計数速度 |
Hz |
符号なし 16bit |
50000 あるいは30 |
R/W |
DT00163 |
オート消灯時間 |
min |
符号なし 16bit |
0～99 (0 は常時点灯) |
R/W |
DT00198 |
【基本】パルス出力幅 |
ms |
符号なし 16bit |
1～100 |
R/W |
データレジスタ |
名称 |
単位 |
データ種類 |
範囲 |
R/W |
DT01000+N＊100 |
CH0 プリセット値 |
ー |
符号なし 32bit |
0～999999 |
R/W |
DT01000+N＊100+1 |
|
|
|
|
|
DT01000+N＊100+2 |
CH1 プリセット値 |
ー |
符号なし 32bit |
0～999999 |
R/W |
DT01000+N＊100+3 |
|
|
|
|
|
DT01000+N＊100+4 |
CH0 プリスケール値 |
0.001 |
符号なし 32bit |
0～100000 |
R/W |
DT01000+N＊100+5 |
|
|
|
|
|
DT01000+N＊100+6 |
CH1 プリスケール値 |
0.001 |
符号なし 32bit |
0～100000 |
R/W |
DT01000+N＊100+7 |
|
|
|
|
|
DT01000+N＊100+8 |
CH0 最高計数速度 |
Hz |
符号なし16bit |
30 あるいは50000 |
R/W |
DT01000+N＊100+9 |
CH1 最高計数速度 |
Hz |
符号なし16bit |
30 あるいは50000 |
R/W |
DT01000+N＊100+10 |
CH0 スケーリング最大値 |
ー |
符号あり 32bit |
-999999～999999 |
R/W |
DT01000+N＊100+11 |
|
|
|
|
|
DT01000+N＊100+12 |
CH1 スケーリング最大値 |
ー |
符号あり 32bit |
-999999～999999 |
R/W |
DT01000+N＊100+13 |
|
|
|
|
|
DT01000+N＊100+14 |
CH0 スケーリング最小値 |
ー |
符号あり 32bit |
-999999～999999 |
R/W |
DT01000+N＊100+15 |
|
|
|
|
|
DT01000+N＊100+16 |
CH1 スケーリング最小値 |
ー |
符号あり 32bit |
-999999～999999 |
R/W |
DT01000+N＊100+17 |
|
|
|
|
|
DT01000+N＊100+18 |
CH0 少数点位置 |
ー |
符号なし32bit |
1(1), 10(0.1), 100(0.01),1000(0.001), 10000(0.0001) |
R/W |
DT01000+N＊100+19 |
|
|
|
|
|
DT01000+N＊100+20 |
CH1 少数点位置 |
ー |
符号なし32bit |
1(1), 10(0.1), 100(0.01),1000(0.001), 10000(0.0001) |
R/W |
DT01000+N＊100+21 |
|
|
|
|
|
DT01000+N＊100+22 |
CH0 入力レンジ |
ー |
符号なし16bit |
0: 0-5V, 01: 1-5V,02: 0-20mA, 03: 4-20mA |
R/W |
DT01000+N＊100+23 |
CH1 入力レンジ |
ー |
符号なし16bit |
0: 0-5V, 01: 1-5V,02: 0-20mA, 03: 4-20mA |
R/W |
DT01000+N＊100+24 |
CH0 移動平均回数 |
ー |
符号なし16bit |
0,2,4,8,16 |
R/W |
DT01000+N＊100+25 |
CH1 移動平均回数 |
ー |
符号なし16bit |
0,2,4,8,16 |
R/W |
DT01000+N＊100+27 |
【増設N】パルス出力単位 |
ー |
符号なし32bit |
1(0.001),10(0.01),100(0.1),1000(1),10000(10),100000(100) 999(警報用瞬時電力) 888(エラー警報) 777(警報用電流値の割合) 333(待機電力警報用しきい値) 111 (汎用出力設定) |
R/W |
DT01000+N＊100+28 |
|
|
|
|
|
DT01000+N＊100+29 |
【増設N】パルス出力幅 |
ー |
符号なし16bit |
1～100 |
R/W |
DT01000+N＊100+30 |
【増設N】警報値(瞬時電力) |
0.01kW |
符号なし32bit |
0～999999 |
R/W |
DT01000+N＊100+31 |
|
|
|
|
|
DT01000+N＊100+32 |
【増設N】警報値(電流値) |
0.1% |
符号なし16bit |
1～1000 |
R/W |
DT01000+N＊100+33 |
【増設N】警報値(待機電流値) |
0.1% |
符号なし16bit |
1～1000 |
R/W |
DT01000+N＊100+34 |
【増設N】警報用待機時間 |
1min |
符号なし16bit |
0～9999 |
R/W |
DT01000+N＊100+35 |
【増設N】汎用出力判定設定値 |
ー |
符号なし16bit |
0:OFF,1:0N |
R/W |
DT01000+N＊100+36 |
【増設N】汎用出力設定 |
ー |
符号なし16bit |
0; ON/OFF 出力 1; フリッカON 出力 2; ワンショット出力 |
R/W |
DT01000+N＊100+37 |
【増設N】汎用出力ON 時間設定値 |
0.1s |
符号なし16bit |
1～100 |
R/W |
DT01000+N＊100+38 |
【増設N】汎用出力OFF 時間設定値 |
0.1s |
符号なし16bit |
1～100 |
R/W |
DT01000+N＊100+100 |
【増設N】時間計測電流1①＊3 |
0.1% |
符号なし16bit |
0.1～100.0 |
R/W |
DT01000+N＊100+100+1 |
【増設N】時間計測電流2①＊3 |
0.1% |
符号なし16bit |
0.1～100.0 |
R/W |
DT01000+N＊100+100+2 |
【増設N】時間計測電流 |
0.1% |
符号なし16bit |
0.1～100.0 |
R/W |
DT01000+N＊100+100+3 |
【増設N】時間計測電流2②＊1＊3 |
0.1% |
符号なし16bit |
0.1～100.0 |
R/W |
DT02052 |
【基本】パルス入力端子① |
ー |
符号なし16bit |
0：パルスカウント 1：メンテナンス |
R/W |
DT02152 |
【増設1】パルス入力端子① |
ー |
符号なし16bit |
0：パルスカウント 1：メンテナンス |
R/W |
DT02153 |
【増設1】パルス入力端子② ＊1 |
ー |
符号なし16bit |
0：パルスカウント 1：メンテナンス |
R/W |
N：ユニット番号 基本ユニット:N=0 増設ユニット:N=1～7
計測値
データレジスタ |
名称 |
単位 |
データ種類 |
範囲 |
R/W |
DT{(N+1)＊100} |
積算有効電力量(①) |
0.01kWh |
符号なし32bit |
0～999999999 |
R/W |
DT{(N+1)＊100}+1 |
|
|
|
|
|
DT{(N+1)＊100}+11 |
力率(①) |
0.01 |
符号あり16bit |
-100～100 |
R |
DT00112 |
周波数 |
0.1Hz |
符号あり16bit |
0～1000 |
R |
DT{(N+1)＊100}+13 |
力率②＊1 |
0.01 |
符号あり16bit |
-100～100 |
R/W |
DT{(N+1)＊100}+20 |
積算有効電力量（①） |
0.01kWh |
符号なし32bit |
0～999999999 |
R/W |
DT{(N+1)＊100}+21 |
|
|
|
|
|
DT{(N+1)＊100}+22 |
積算有効電力量②＊1 |
0.01kWh |
符号なし32bit |
0～999999999 |
R |
DT{(N+1)＊100}+23 |
|
|
|
|
|
DT{(N+1)＊100}+24 |
電圧（R/RS）＊2 |
0.1V |
符号なし32bit |
0～999999 |
R |
DT{(N+1)＊100}+25 |
|
|
|
|
|
DT{(N+1)＊100}+26 |
電圧（RT）＊2 |
0.1V |
符号なし32bit |
0～999999 |
R |
DT{(N+1)＊100}+27 |
|
|
|
|
|
DT{(N+1)＊100}+28 |
電圧（T/TS）＊1 ＊2 |
0.1V |
符号なし32bit |
0～999999 |
R |
DT{(N+1)＊100}+29 |
|
|
|
|
|
DT{(N+1)＊100}+34 |
電流（R）＊2 |
0.001A |
符号なし32bit |
0～60000000 |
R |
DT{(N+1)＊100}+35 |
|
|
|
|
|
DT{(N+1)＊100}+36 |
電流（N/S）＊2 |
0.001A |
符号なし32bit |
0～60000000 |
R |
DT{(N+1)＊100}+37 |
|
|
|
|
|
DT{(N+1)＊100}+38 |
電流（T）＊1 ＊2 |
0.001A |
符号なし32bit |
0～60000000 |
R |
DT{(N+1)＊100}+39 |
|
|
|
|
|
DT{(N+1)＊100}+40 |
瞬時有効電力（①） |
0.1W |
符号あり32bit |
-999999～999999 |
R |
DT{(N+1)＊100}+41 |
|
|
|
|
|
DT{(N+1)＊100}+42 |
瞬時有効電力②＊1 |
0.1W |
符号あり32bit |
-999999～999999 |
R |
DT{(N+1)＊100}+43 |
|
|
|
|
|
DT{(N+1)＊100}+50 |
積算有効電力量Wh（①） |
0.001kWh |
符号なし32bit |
0～999999999 |
R/W |
DT{(N+1)＊100}+51 |
|
|
|
|
|
DT{(N+1)＊100}+52 |
積算有効電力量Wh②＊1 |
0.001kWh |
符号なし32bit |
0～999999999 |
R/W |
DT{(N+1)＊100}+53 |
|
|
|
|
|
DT00154 |
【基本】パルスカウント値 |
ー |
符号なし32bit |
0～999999 |
R/W |
DT00155 |
|
|
|
|
|
DT{(N+1)＊100}+70 |
電圧（R/RS）＊2 |
0.1V |
符号なし32bit |
0～999999 |
R |
DT{(N+1)＊100}+71 |
|
|
|
|
|
DT{(N+1)＊100}+72 |
電圧（RT）＊2 |
0.1V |
符号なし32bit |
0～999999 |
R |
DT{(N+1)＊100}+73 |
|
|
|
|
|
DT{(N+1)＊100}+74 |
電圧（T/TS）＊1＊2 |
0.1V |
符号なし32bit |
0～999999 |
R |
DT{(N+1)＊100}+75 |
|
|
|
|
|
DT{(N+1)＊100}+76 |
瞬時有効電力（①） |
0.01 kW |
符号あり32bit |
-999999～999999 |
R |
DT{(N+1)＊100}+77 |
|
|
|
|
|
DT{(N+1)＊100}+78 |
瞬時無効電力（①） |
0.01 kvar |
符号あり32bit |
-999999～999999 |
R |
DT{(N+1)＊100}+79 |
|
|
|
|
|
DT{(N+1)＊100}+80 |
瞬時皮相電力（①） |
0.01 kVA |
符号なし32bit |
0～999999 |
R |
DT{(N+1)＊100}+81 |
|
|
|
|
|
DT{(N+1)＊100}+82 |
瞬時有効電力②＊1 |
0.01 kW |
符号あり32bit |
-999999～999999 |
R |
DT{(N+1)＊100}+83 |
|
|
|
|
|
DT{(N+1)＊100}+84 |
瞬時無効電力②＊1 |
0.01 kvar |
符号あり32bit |
-999999～999999 |
R |
DT{(N+1)＊100}+85 |
|
|
|
|
|
DT{(N+1)＊100}+86 |
瞬時皮相電力② ＊1 |
0.01 kVA |
符号なし32bit |
0～999999 |
R |
DT{(N+1)＊100}+87 |
|
|
|
|
|
DT{(N+1)＊100}+88 |
CH0 パルス入力状態 |
ー |
符号なし16bit |
0: OFF, 1: ON |
R |
DT{(N+1)＊100}+89 |
CH1 パルス入力状態 |
ー |
符号なし16bit |
0: OFF, 1: ON |
R |
DT{(N+1)＊100}+90 |
CH0 デジタル変換値 |
ー |
符号あり32bit |
-999999～999999 |
R |
DT{(N+1)＊100}+91 |
|
|
|
|
|
DT{(N+1)＊100}+92 |
CH1 デジタル変換値 |
ー |
符号あり32bit |
-999999～999999 |
R |
DT{(N+1)＊100}+93 |
|
|
|
|
|
DT{(N+1)＊100}+94 |
CH0 パルスカウント値 |
ー |
符号なし32bit |
0～999999 |
R/W |
DT{(N+1)＊100}+95 |
|
|
|
|
|
DT{(N+1)＊100}+96 |
CH1 パルスカウント値 |
ー |
符号なし32bit |
0～999999 |
R/W |
DT{(N+1)＊100}+97 |
|
|
|
|
|
DT02000+N＊100+4 |
実働時間①＊3 |
1min |
符号なし32bit |
0～5999994 |
R |
DT02000+N＊100+5 |
|
|
|
|
|
DT02000+N＊100+6 |
実働時間①＊3 |
0.1h |
符号なし32bit |
0～999999 |
R |
DT02000+N＊100+7 |
|
|
|
|
|
DT02000+N＊100+8 |
実働時間②＊1＊3 |
1min |
符号なし32bit |
0～5999994 |
R |
DT02000+N＊100+9 |
|
|
|
|
|
DT02000+N＊100+10 |
実働時間②＊1＊3 |
0.1h |
符号なし32bit |
0～999999 |
R |
DT02000+N＊100+11 |
|
|
|
|
|
DT02000+N＊100+12 |
負荷OFF 時間①＊3 |
1min |
符号なし32bit |
0～5999994 |
R |
DT02000+N＊100+13 |
|
|
|
|
|
DT02000+N＊100+14 |
負荷OFF 時間①＊3 |
0.1h |
符号なし32bit |
0～999999 |
R/W |
DT02000+N＊100+15 |
|
|
|
|
|
DT02000+N＊100+16 |
負荷OFF 時間②＊1＊3 |
1min |
符号なし32bit |
0～5999994 |
R |
DT02000+N＊100+17 |
|
|
|
|
|
DT02000+N＊100+18 |
負荷OFF 時間②＊1＊3 |
0.1h |
符号なし32bit |
0～999999 |
R/W |
DT02000+N＊100+19 |
|
|
|
|
|
DT02000+N＊100+20 |
負荷ON 時間1①＊3 |
1min |
符号なし32bit |
0～5999994 |
R |
DT02000+N＊100+21 |
|
|
|
|
|
DT02000+N＊100+22 |
負荷ON 時間1①＊3 |
0.1h |
符号なし32bit |
0～999999 |
R/W |
DT02000+N＊100+23 |
|
|
|
|
|
DT02000+N＊100+24 |
負荷ON 時間1② 1＊3 |
1min |
符号なし32bit |
0～5999994 |
R |
DT02000+N＊100+25 |
|
|
|
|
|
DT02000+N＊100+26 |
負荷ON 時間1② 1＊3 |
0.1h |
符号なし32bit |
0～999999 |
R/W |
DT02000+N＊100+27 |
|
|
|
|
|
DT02000+N＊100+28 |
負荷ON 時間2①＊3 |
1min |
符号なし32bit |
0～5999994 |
R |
DT02000+N＊100+29 |
|
|
|
|
|
DT02000+N＊100+30 |
負荷ON 時間2①＊3 |
0.1h |
符号なし32bit |
0～999999 |
R/W |
DT02000+N＊100+31 |
|
|
|
|
|
DT02000+N＊100+32 |
負荷ON 時間2②＊1＊3 |
1min |
符号なし32bit |
0～5999994 |
R |
DT02000+N＊100+33 |
|
|
|
|
|
DT02000+N＊100+34 |
負荷ON 時間2②＊1＊3 |
0.1h |
符号なし32bit |
0～999999 |
R/W |
DT02000+N＊100+35 |
|
|
|
|
|
DT02000+N＊100+36 |
負荷ON 時間1 率①＊3 |
0.1% |
符号なし16bit |
0.0～100.0 |
R |
DT02000+N＊100+37 |
負荷ON 時間2 率①＊3 |
0.1% |
符号なし16bit |
0.0～100.0 |
R |
DT02000+N＊100+38 |
負荷ON 時間1 率②＊1＊3 |
0.1% |
符号なし16bit |
0.0～100.0 |
R |
DT02000+N＊100+39 |
負荷ON 時間2 率②＊1＊3 |
0.1% |
符号なし16bit |
0.0～100.0 |
R |
DT02000+N＊100+40 |
メンテナンス実行中フラグ①＊3 |
ー |
符号なし16bit |
0：無効 1：実行中 |
R/W |
DT02000+N＊100+41 |
メンテナンス実行中フラグ②＊1＊3 |
ー |
符号なし16bit |
0：無効 1：実行中 |
R/W |
DT02000+N＊100+42 |
メンテナンス時間①＊3 |
1min |
符号なし32bit |
0～5999994 |
R |
DT02000+N＊100+43 |
|
|
|
|
|
DT02000+N＊100+44 |
メンテナンス時間①＊3 |
0.1h |
符号なし32bit |
0～999999 |
R/W |
DT02000+N＊100+45 |
|
|
|
|
|
DT02000+N＊100+46 |
メンテナンス時間②＊1＊3 |
1min |
符号なし32bit |
0～5999994 |
R |
DT02000+N＊100+47 |
|
|
|
|
|
DT02000+N＊100+48 |
メンテナンス時間②＊1＊3 |
0.1h |
符号なし32bit |
0～999999 |
R/W |
DT02000+N＊100+49 |
|
|
|
|
|
DT02000+N＊100+50 |
アワーメータ計測ステータス①＊3 |
ー |
符号なし16bit |
0：負荷OFF 時間 1：負荷ON 時間1 2：負荷ON 時間2 3：メンテナンス時間 |
R |
DT02000+N＊100+51 |
アワーメータ計測ステータス②＊1＊3 |
ー |
符号なし16bit |
0：負荷OFF 時間 1：負荷ON 時間1 2：負荷ON 時間2 3：メンテナンス時間 |
R |
N：ユニット番号 基本ユニット:N=0 増設ユニット:N=1～7
＊1 には、単相2 線式の場合の2 回路目のデータが入ります。
＊2 には、設定した相線式に応じて下記表の通り、データが入ります。
・電流 |
線式 |
1.R-A / R-A |
N-A / S-A |
2.R-A / T-A |
|---|---|---|---|---|
|
単相2 線式 |
DT00134 - 00135 |
ー |
DT00138 - 00139 |
|
単相 3 線式 |
|
DT00136 - 00137 |
|
|
三相3 線式 |
|
|
|
・電圧 |
線式 |
1.R-V / R-V / RS-V |
RT-V |
2R-V / T-V / TS-V |
|---|---|---|---|---|
|
単相2 線式 |
DT00124 - 00125 |
ー |
DT00128 – 00129 |
|
単相 3 線式 |
DT00170 - 00171 |
DT00126 - 00127 |
DT00174 - 00175 |
|
三相3 線式 |
|
DT00172 - 00173 |
|
＊3 は、増設ユニット1 まで（N=0、1）です。
タグは取得したい項目に合わせて以下のように設定します。
例）
■基本ユニットの「電圧（R/RS）」（計測値）の値を取得する場合
マッピングは以下の通りです。
データレジスタ |
名称 |
データ種類 |
DT{(N+1)＊100}+24 |
電圧（R/RS）＊2 |
符号なし32bit |
DT{(N+1)＊100}+25 |
基本ユニットの場合、N=0となるため、対象アドレスは「DT{(0+1)＊100}+24 = DT00124」となります。
データは「符号なし32Bit」で取り扱われているため、タグは以下のように指定します。
・DT00124を指定し、タイプに「整数バイナリ」、サイズに「32Bit(ダブルワード）」を選択する。
■基本ユニットの「力率(①) 」（計測値）の値を取得する場合
マッピングは以下の通りです。
データレジスタ |
名称 |
データ種類 |
DT{(N+1)＊100}+11 |
力率（①） |
符号あり16bit |
対象アドレスは「DT{(0+1)＊100}+11 = DT00111」になります。
データの種類は、「符号あり16bit」になります。
・DT00111を指定し、タイプに「整数バイナリ（符号付き）」、サイズに「16Bit（ワード）」を選択する。
